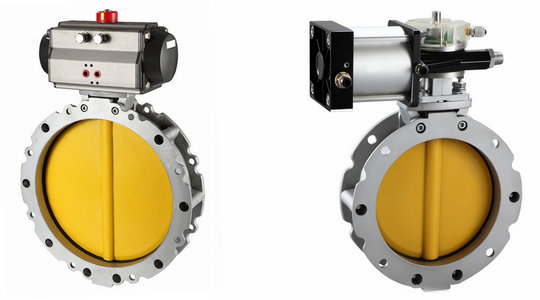

氣動粉體蝶閥
- 閥門型號：氣動粉體蝶閥
- 通徑規格：DN50～DN500
- 結構形式：垂直板式
- 閥體材質：壓鑄鋁合金
- 公稱壓力：PN6、PN10、PN16
- 適用溫度：-15℃～100℃
- 應用范圍：水泥、粉塵、粉末等粉體及顆粒狀物料
- 產品特點：重量輕、性價比高、耐磨性強
氣動粉體蝶閥概述：
氣動粉體蝶閥專用水泥、粉塵、粉末等物料介質的場合，主要由閥體、密封座、閥板和氣動執行器組成，閥體橡膠密封圈形成的軟性密封，使其特別適用于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，氣動粉體蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。
氣動粉體蝶閥特點：
氣動粉體蝶閥閥板中間為平板結構，閥桿設置在閥板的上下兩側并與閥板一體連接，密封座套接在閥板上，閥板兩側的閥桿穿過密封座的軸孔容置在閥體的軸孔內。氣動粉體蝶閥由粉體板、丁晴密封圈，覆以耐磨高分子材料加工而成，半閥體為鋁合金材料，旋轉閥板采用高分子材料制作，專用于粉狀及顆粒狀物料處理。
氣動粉體蝶閥參數：

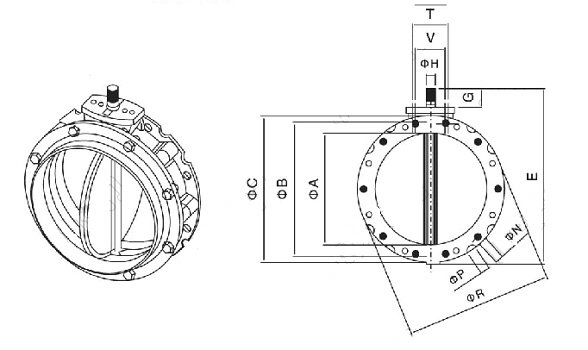

氣動粉體蝶閥結構圖：
氣動粉體蝶閥附件：
氣動粉體蝶閥參數：
| 公稱通徑 | DN50～DN500(MM) |
| 公稱壓力 | PN0.6、1.0、1.6MPa |
| 連接方式 | 法蘭 |
| 驅動形式 | 氣動控制（氣源驅動,壓縮空氣4～7bar） |
| 適用溫度 | -15℃～100℃ |
| 動作范圍 | 0～90° |
| 密封材質 | 丁晴橡膠 |
| 閥體材質 | 壓鑄鋁合金 |
| 適用介質 | 混凝土攪拌站及干性粉料 |
| 控制形式 | 開關型（開關兩位控制）、調節型（定位器4-20mA模擬量控制） |
氣動粉體蝶閥結構圖：
| 驅動方法 | 壓縮空氣(可帶手輪) |
| 供氣壓力 | 0.4-0.7mpa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
|
| 可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
